镀金服务每米- g -45204, ASTM B488, AMS 2422
manbetx公牛先进的电镀技术在功能性镀金服务MIL-G-45204，ASTM B488或AMS的行业领先企业提供精密桶2422我们的60多年的专业经验，机架和振动镀金众多行业，包括医疗目前采用，电信，航空航天，电子等行业。
APT提供一系列完整的镀金服务，包括软金和硬金配方的I、II和III型纯度镀层。manbetx公牛先进的电镀技术，可与我们的各种底板配套使用镀镍服务既包括明亮的电解镍,氨基磺酸盐电解镍和化学镀镍存款以及镀铜要么镀银如果需要。
镀金服务 - 金矿床属性
镀金具有优异的导电性和导热性，提供了卓越的可焊性和是红外辐射的反射器极好。此外，金是一种贵金属，不氧化或在正常条件下发生化学反应。出于这个原因镀金它对于许多工程要求，其中的导电性（尤其是在低电压下），可焊性和耐腐蚀性的设计要求一个特殊选择。

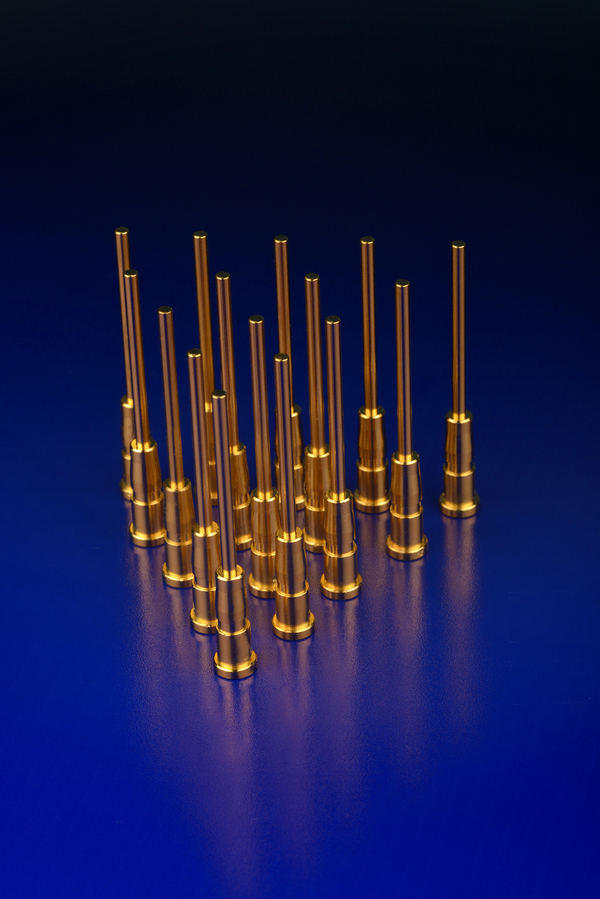

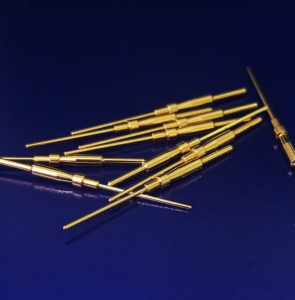

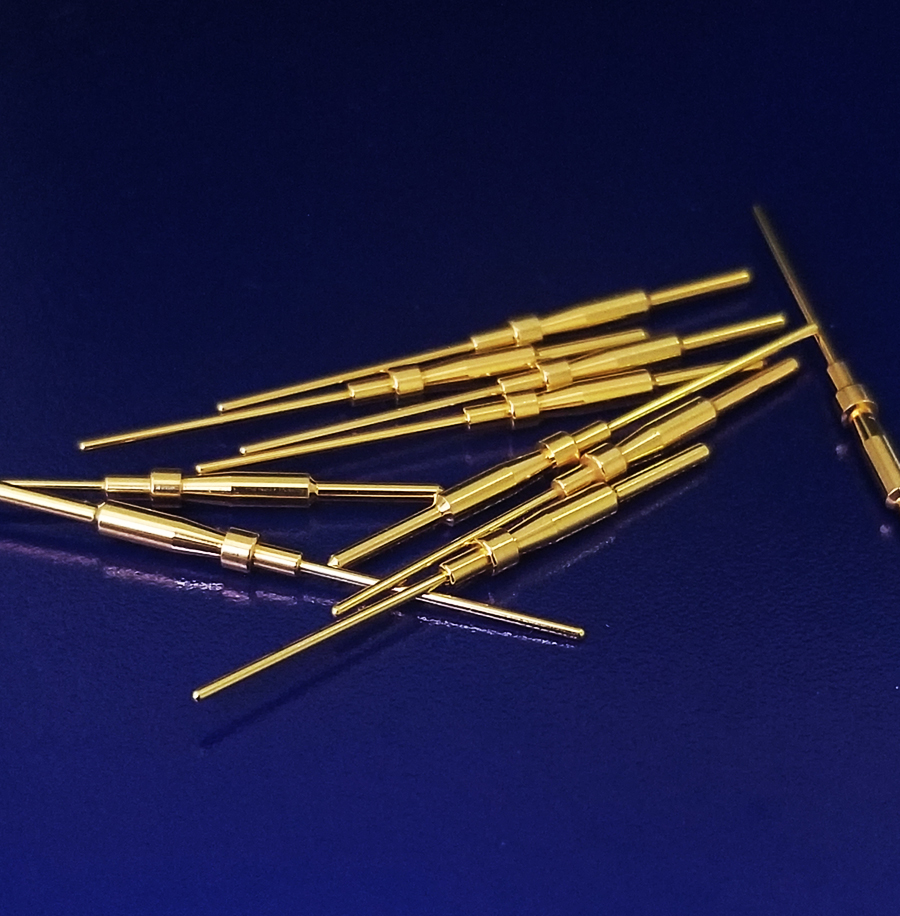

manbetx公牛先进的电镀技术，密尔沃基，威斯康星州的公司，提供镀金两种纯度为99.7％的“硬”金，99.9％的纯软黄金电沉积物。硬质金镀服务在应用中通常采用的重复滑动或连接磨损是一个设计考虑，例如在女性对男性互连管脚或簧上接触的位置。我们公司提供镀硬金即合金与钴少量达到所需的镀层性能。
软镀金通常用于需要最高纯度黄金的焊接、线材焊接、高温或高耐腐蚀性应用。软镀金层提供了一种极纯的金镀层，保持了金的低硬度和高耐腐蚀性，与金的基本形态相一致。软镀金是首选的高温应用，因为事实上，合金元素的硬镀金可以氧化在升高的温度。

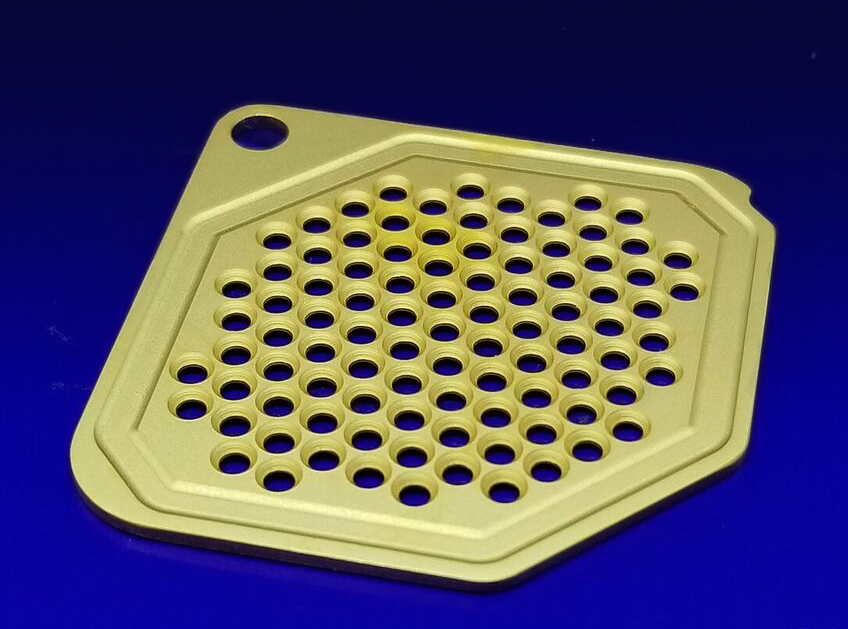

镀金的外观是非常多，在最终金层的沉积之前施加的托板的功能。如果无光镍如氨基磺酸镍如果加以应用，最终的金矿床将会有更多的哑光外观。如果一枚镍变亮了，就像亮了一样电解镍使用时，镀金会有一个明亮的外观。与任何矿床一样，基材的光泽与最终镀金层的光泽有很大程度的相关性。
镀金服务 - 先进的电镀技术能力manbetx公牛
产品规格：
MIL-G-45204
ASTM B488
AMS 2422
大多数公司的具体规格
纯度：
纯度高达99.9%的软金
硬金高达99.7％纯
外观类型：
硬（按照ASTM B488代码B或C或MIL-G-45204）
软(代码A per ASTM B488或Mil-G-45204)
基材涂布于：
有色金属：所有黑色合金，包括低碳钢，不锈钢，淬火钢和工具钢
亚铜:所有亚铜合金，包括纯铜，铜合金，包括碲和铍，铜，镍，银
铝:所有的铝合金锻造，包括铸造和专有合金（MIC-6）
异国短毛猫：铬镍铁合金，纯镍（镍200），钴 - 铬（MP35N），铁镍钴合金，蒙乃尔合金，哈氏合金，蒙乃尔合金，铅
零件尺寸限制：24英寸x 22英寸x 10英寸
Underplates提供：
明亮的电解镍
氨基磺酸盐电解镍
化学镀镍（高或中磷）
铜
银
热治疗：
氢脆烤
应力消除烘焙
高温烘烤至750F
方法：
选择散装电镀
片产品（化学研磨/蚀刻表）
分段条（音品）
桶

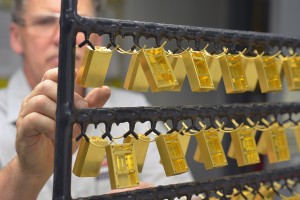

架
线
振动
我们的镀金服务是商业，大批量应用。在这个时候，我们不提供关于电镀自定义应用程序，例如手表，珠宝，银器等，请访问修补及电镀访问定制镀金套装。
镀金服务 - 镀金规格
通过先进的电镀技术认证三种最常见的镀金服务MIL-G-45204，ASTM B488和AMS 2422本公司可以提manbetx公牛供每这些行业标准I型，II和III型金矿床。在详述也可以提供黄金AMS 2425电镀服务以及大多数公司特定规格的金我们规范数据库。的镀金服务ASTM B488，MIL-G-45204和AMS 2422的总结提供以下：
镀金服务于ASTM B488-01
注意:ASTM B488从1995年到2001年经历了一次大的修订。ASTM的型号标注被修改为与MIL- g -45204平行，因此ASTM和MIL规格的型号和编码是同义的。下面列出的型号是根据ASTM B488的2001年修订版。
I型：纯金99.7%，硬度a (90 HK)以上25最高)至C (130-200 HK)25）。
II型:纯度为99.0％的金通常被称为硬质金具有硬度范围从B（91-129 KH25）到d（> 200 HK25）。
III型：99.9%纯金，常指硬度只有a (90 HK)的软金25最大）。
代码:90港币25最大值
代码2:91 - 129港元25
C代码:130-200 HK25
D:代码> 200港币25
纯度和硬度之间的关系（ASTM B488-01和较新的）
类型代码
I A，B和C
II B，C和d
第三只一个
类最小厚度[微米]
0.25 - 0.25
0.50 0.50
0.75 - 0.75
1.0 - 1.0
1.25 1.25
2.5 - 2.5
5 5.0
6.5.1镍侵- 对于厚度类除了5.0，镍底镀层应金涂层之前，当产品由铜或铜合金制成的施加。镍侵也适用于其他原因（见附录X6）。
附录X6：某些原因在使用镍点底层
X6.1扩散屏障(例如锌从黄铜基板向金层的迁移)
X6.2整平层(增白)
X6.3孔缓蚀剂
X6.4黄金蠕变防锈剂
X6.5接触面承重垫层
镀金服务于MIL-G-45204
I型 - 金最低99.7％的
第二类- 99.0%黄金最低
Ⅲ型 - 金最低99.9％的
A级 - 努氏硬度90最高
硬度91-129，包括l。
C级 - 努氏硬度130-200，含。
d级 - 努氏硬度201及以上。
如果未指定镀金层的硬度等级，则I型应提供硬度A级(90 Knoop max)， II型应提供硬度C级(130至200 Knoop)
纯度(种类)与硬度(等级)关系:
纯度硬度
类型I A, B或C
II型B，C或d
只有III型一
类00 - 0.00002英寸厚，最小
0类 - 0.00003英寸厚的，最小
等级1 - 0.00005英寸厚，最小
等级2 - 0.00010英寸厚，最小
商标注册类别3 - 0.00020英寸厚，最小
类4 - 0.00030英寸厚的，最小
5类 - 0.00050英寸厚的，最小
6类 - 0.00150英寸厚的，最小
每6.3节点底层要求：根据应用和环境的不同，可以使用铜、镍或铜加镍的底板。除非项目规格要求，否则不能使用银或铜加银。从单独的镀槽中取出的软金应在任何其他底漆之后，并在最后的金镀层之前进行，以改善附着力并防止金属杂质对主金镀液的污染。当应用于铜丰富的表面，如黄铜，青铜或铍铜或铜板或罢工，防扩散底板，如镍应适用。
AMS 2422镀金服务
3.2.1铜闪速或铜触击：一个铜闪速或铜触击应当由合适的电镀液电沉积，除非在豁免3.2.1.1。
3.2.1.1当待镀件是由铜或含有少于15％的锌铜合金，所述铜闪光灯或铜触击可以省略。
3.2.2镍闪速或镍触击：一个镍闪光或镍触击应从在铜合适的镍电镀液电沉积，含有小于15％的锌，铜闪速或铜触击作为适用的铜合金。
3.4.1.1铜闪光或冲击:不小于0.0001英寸(2.5um)
3.4.1.2镍触击：不小于0.0001英寸（2.5um）
3.4.1.3镀金:注意所有规定镀金的表面均小于0.00005英寸(1.27um)。
3.4.4纯度：金，如镀金，应不低于99.0％的纯度，由接受购买者的方法来确定。
