新万博手机登录页面化学镀镍按MIL-C-26074, ASTM B733和AMS 2404
新万博手机登录页面化学镀镍是一种不需要外加电流就能同时沉积镍磷合金的工艺。的
新万博手机登录页面无电解镀镍处理从化学还原的化学镀镍溶液中的镍离子的到金属基板，而不是离子的沉积从所施加的电流时。其结果是，非电解镍沉积是免费许多与传统的电解镍包括边缘堆积和不均匀的涂层相关的问题。化学镀镍层是非常均匀的，耐腐蚀和耐侵蚀的，并提供优良的润滑性。
manbetx公牛先进的电镀技术，密尔沃基，威斯康星州的公司，提供了每MIL-C-26074，ASTM B733和AMS 2404无电解镀镍以及大多数公司规格。新万博手机登录页面APT报价松件筒，机架和振动电解镀镍几乎任何金属基材上，包括几乎任何亚铁，亚铜和铝合金以及许多特殊合新万博手机登录页面金。APT提供了各种技术上为中新万博手机登录页面心的工业，包括医疗，石油和天然气，电力传输/分配和国防工业的内无电解镀镍。
新万博手机登录页面化学镀镍。概述
新万博手机登录页面化学镀镍是由先进的电镀技术提供的IV型中磷(6-9% P)和V型高磷(10-14%manbetx公牛)。的化学镀镍磷含量影响的存款显著包括硬度，耐腐蚀性和磁的特性。下面是由APT提供的无电解镀镍的简要概述：新万博手机登录页面
- 镀层公差可以是+/- 0.0001英寸
- 镀层厚度从每边0.0001英寸到重型化学镀镍新万博手机登录页面每边超过0.005英寸
- 对化学镀镍镀层进行热处理，以增强镀层的附着力和硬度，并且可以在不使镀层变色的情况下进行热处理
- APT提供了HP+™系列高性能化学镀镍系列产品，该系列产品结合了一种分子密封剂，以增强腐蚀性能和干膜润滑性能新万博手机登录页面
- 专利系列黑色化学镀镍-新万博手机登录页面Tacti-black®化学镀镍

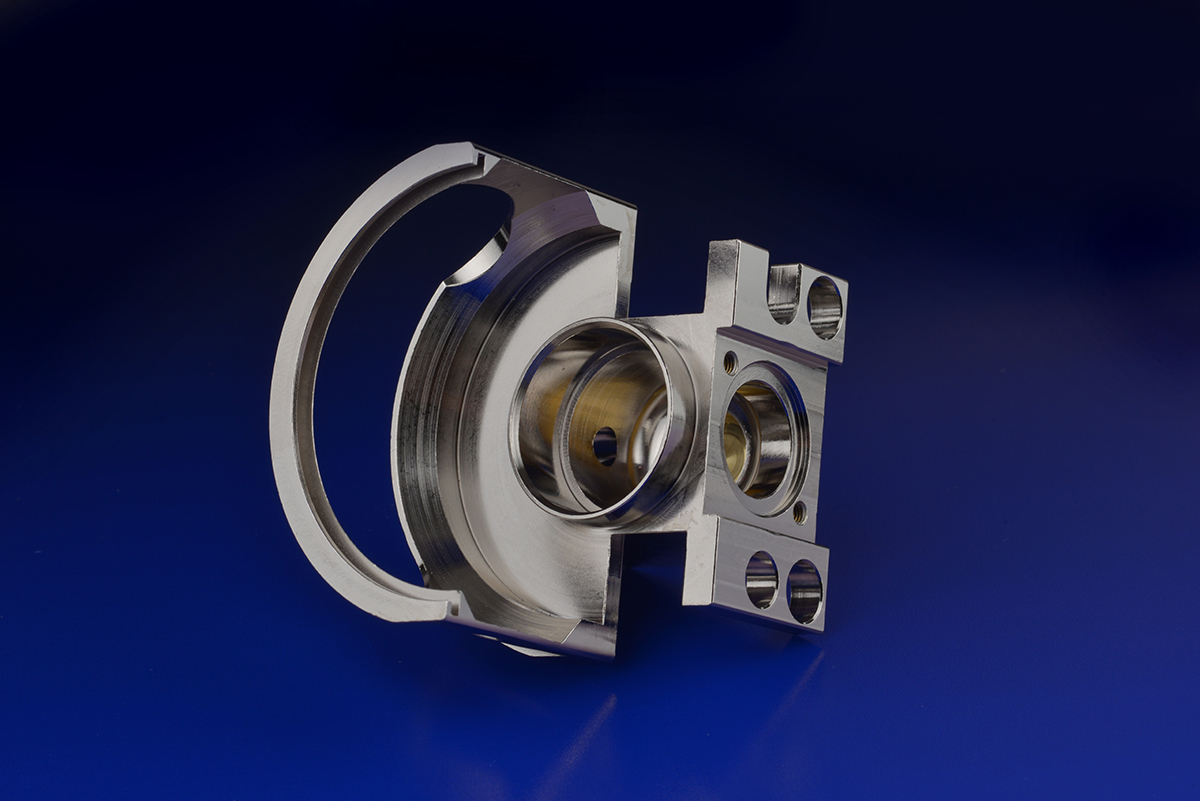

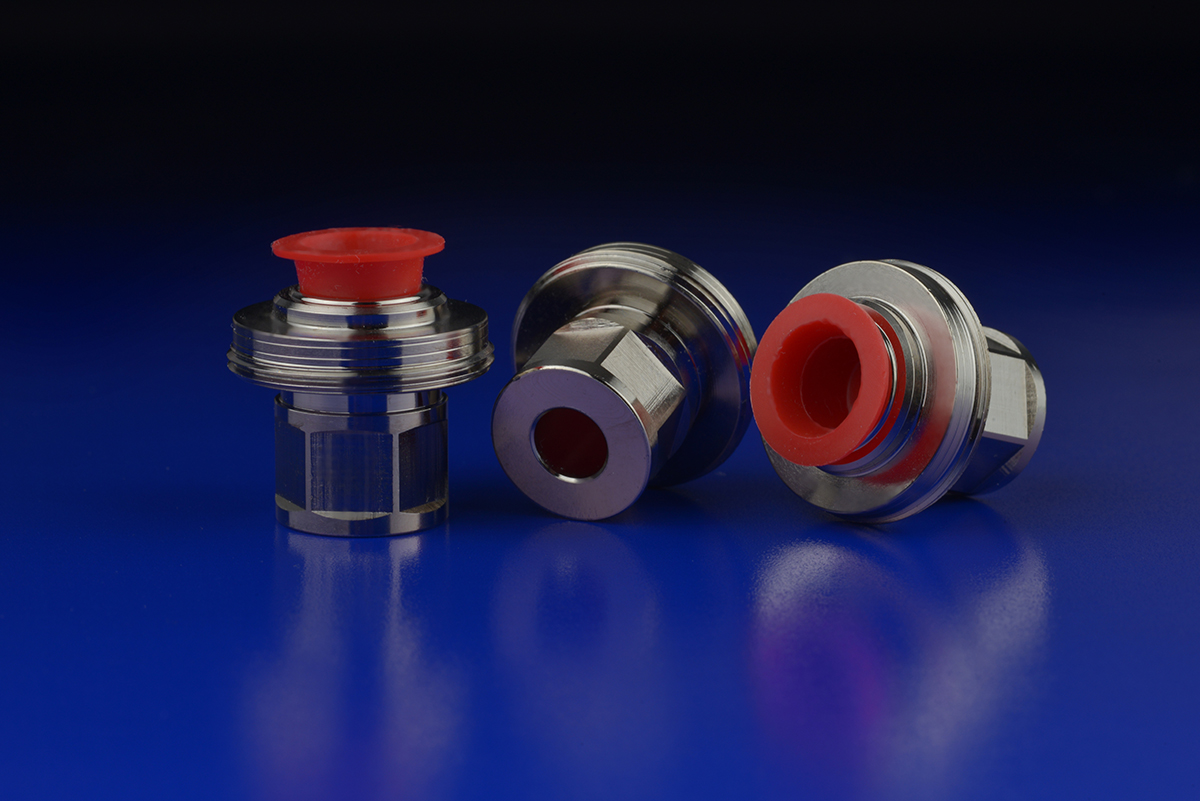

- 选择性化学镀镍与传统新万博手机登录页面的和定制设计的选择性电镀技术
- APT可以将化学镀镍与粉末涂料结新万博手机登录页面合起来应用于电子底盘和外壳
- 广泛的底盘提供包括镀铜或电解镀镍提供多层双工系统，以提高防腐蚀性能(见:是什么原因导致的金属氧化或“锈”在我们的技术库电镀主题manbetx万博赔率高吗部分)。
新万博手机登录页面化学镀镍 - 什么是化学沉积？
新万博手机登录页面化学镀镍是一种独特的电镀工艺，它不像传统的电解电镀那样需要外部的电子源来进行沉积。相反，化学镀镍是一种镍-磷合金，由次磷酸盐经化学还原(反应)而成，不需要外加电流。由于在沉积过程中没有外加电流，化学镀镍镀层不受传统电解镀层普遍存在的不均匀性的影响，即使是极其复杂的几何形新万博手机登录页面状也能得到良好的均匀性(参见:化学镀镍在我国与传统电解镍的区别是什么)manbetx万博赔率高吗电镀主题部分)。
即同样由化学镀镍溶液润湿的部分的任何部分将板均匀地包括内部或ID的功能。需要注意的是连续的溶液流被要求保持一致的沉积速率是很重要的。由于管的这样，盲孔小内径或接头往往会具有降低的电镀厚度。在无电解镀镍矿床共沉积磷增加超过传统镀镍和在涂层中的磷的百分比也影响新万博手机登录页面沉积物性质，例如磁性，耐腐蚀性和硬度的润滑性。此外，在温度高于500°F一后板烘烤可以由无定形作为镀状态转变化学镀镍层为结晶结构，大大增加硬度。
新万博手机登录页面化学镀镍 - 存款属性
点击下载EN技术资料
请参考以下要点了解中磷和高磷化学镀镍镀层之间的差异，以及APT的HP+™专利化学镀镍选项。新万博手机登录页面选择右侧的化学镀镍技术数据PDF，全面列出化学镀镍的物理、机械和电气特性。
- 高磷化学镀镍(> 10% P, V新万博手机登录页面型):半光亮的外观，无磁性，可焊，有适当的助焊剂选择，优异的耐腐蚀性，低的镀层应力，适用于重型建筑，钢筋混凝土48-55(镀)，66-70(热处理)，无定形的镀层结构。
- 中磷化学镀镍(6-9% P, IV型)新万博手机登录页面:半光亮到光亮的外观，磁的，可焊接的适当的磁通选择，良好的耐腐蚀性，作为中度镀沉积应力，不推荐用于重构建，RC 58-62（如镀），66-70（用热处理），半结晶作为镀结构。
- HP+™化新万博手机登录页面学镀镍:APT提供的一种专有工艺，该工艺将稀土金属分子密封剂应用于高磷或中磷的化学化学镍，以增强耐腐蚀性和干膜润滑性。接触电阻会增加一些，这个过程不推荐用于焊接或其他焊接应用。所有其他存款财产保持不变。
新万博手机登录页面化学镀镍 - 先进的电镀技术能力manbetx公牛
规格:
mil - c - 26074
ASTM B733
AMS 2404
ISO 4527
大多数公司产品规格
外观类型：
中磷化学镍
高磷化学镍
HP +™ - 高性能化学镀镍的高或中磷
镀基板:
黑色:所有黑色合金，包括低碳钢，不锈钢，淬火钢和工具钢
亚铜:所有亚铜合金，包括纯铜，铜合金，包括碲和铍，铜，镍，银
铝:所有的铝合金锻造，包括铸造和专有合金（MIC-6）
外来植物:Inconel，纯镍(镍200)，钴铬(MP35N)， Kovar, Monel, Hastalloy, Monel，铅
部分尺寸限制:
32英寸x 30英寸x 14英寸(铝和黄铜)
32英寸x42英寸x20英寸(铜和钢)
Underplates提供：
铜
电解镍
热处理:
氢脆烤
应力消除烘焙
高温烘烤至750F
方法：
桶
架
线
振动
选择性松镀
片产品（化学研磨/蚀刻表）
分割条(烦恼)
新万博手机登录页面化学镀镍。规范
通过先进的电镀技术认证的两种最常见的化学新万博手机登录页面镀镍服务MIL-C-26074，ASTM B733和AMS 2404 APT也可以和最具体的公司电manbetx公牛解镍规格ISO 4527和AMS 2405认证的化学镀镍服务。的每MIL，ASTM电镀镍服务和AMS规格总结如下：
新万博手机登录页面化学镀镍到MIL-C-26074
类1:作为电镀没有后续热处理(一个烘烤为氢脆救济不被认为热处理)。
二级:热处理以获得所需硬度。可用于所有不受加热至500F及以上影响的金属。所需硬度可按下列程序获得:
°F的温度时间
4或更多
550 2或更多
650 1至1.5
750* 0.5到1*
*先manbetx公牛进的电镀技术首选的高硬度烘烤工艺为750F，烘烤时间为0.5到1小时，因为这提供了最完整和时间一致的非晶向晶体沉积结构的过渡，从而获得高硬度。
类别3:可热处理的铝合金，以及为改善镍镀层附着力而加工的铍合金。镀有镀层的非热处理铝件应在375°F +/- 15°F的温度下加热1至1.5小时，以提高镍镀层的附着力。
类别4:可热处理的铝合金，经过加工以提高镍镀层的附着力。涂敷的可热处理铝合金应在240°F至260°F之间加热1至1.5小时，以改善镍镀层的附着力。
A级- 0.0010英寸最小沉积厚度
B级- 0.0005英寸最小沉积厚度
C级- 0.0015英寸最小沉积厚度
新万博手机登录页面ASTM B733-04(及更新)化学镀镍
注:ASTM B733-04明显更新自ASTM B733-90，因为涂层类型规定了涂层的磷含量。ASTM B733-90不作此区分。
第一类:不需要磷
II类:1-3%磷(低磷)
III类:2-4%磷(低磷)
IV类:5-9%磷(中磷)
V型:10%或以上磷(高磷)
SC0：最小厚度0.000004在
SC1:最小量为0.0002
SC2:温和服务0.0005最低
SC3：在最低中度服务0.001
SC4:严重服务最低0.003
第1类：如沉积，无热处理。
第2类：热处理在260〜400℃（500-752°F），以产生的850 HK100的最小硬度。
类别3:在180至200°C(356-392°F)下热处理2至4小时，以改善涂层对钢的附着力，并提供氢脆缓解。
类别4:在120至130°C(248-266°F)下进行至少1小时的热处理，以增加可热处理(时效硬化)铝合金(如7075)和渗碳钢的附着力。
类别5:在140至150°C(284-302°F)热处理至少1小时，以改善铝、非时效硬化铝合金、铜、铜合金和铍的涂层附着力。
类别6:在300至320°C(572-608°F)热处理至少1小时，以改善钛合金涂层的附着力。
新万博手机登录页面化学镀镍至AMS 2404
注:AMS 2404取代了AMS- mil - c -26074，后者采用等级标识来传达厚度要求。请参阅8.13，以获取AMS- mil - c -26074标注与本规范(AMS 2404)中技术完全相同条款的完整交叉引用，以符合采购订单的要求。
类别1:除氢脆消除外，无镀后热处理。
2级:在450°F(232°C)或以上进行热处理，使镀层硬化。
类别3:在375°F(191°C)的温度下进行热处理，以改善非热处理铝合金和铍合金的附着力。
类别4:在250°F(121°C)下进行热处理，以改善可热处理铝合金的附着力。
1.3.1除非指定了特定类别，否则应提供第1类。
3.1.1应力释放治疗 - 具有40 HRC或更高，并且其硬度钢部件已经地面后热处理应清洗，以除去表面污染和用于电镀制备前减轻应力合适。除非另有规定，应力消除温度应不低于275°F（135℃）为不少于五小时具有55 HRC或更高或硬度份不大于375°F（191℃）不小于少于四个小时其他部分。
3.3.2.1当指定为第2类时，零件应加热到选定的温度，温度范围在450至800F之间，并保持足够的时间以增加镀层的硬度。见3.4.4和8.6。如果在电镀后4小时内完成2级硬化，则可以忽略氢脆消除(3.3.1)。
3.3.2.2当等级3规定时，零件应加热至375°F +/- 15°F 1至1.5小时。
3.3.2.3当等级4规定时，零件应加热至250°F +/- 10°F 1 ~ 1.5小时。
3.4.1厚度
除非另有规定，镍镀层的最小厚度为:铝基合金为0.0010英寸，铜、镍、钴、钛和铍合金为0.0005英寸，铁基合金为0.0015英寸。
3.4.4硬度
2级电镀应不低于800 HK100，或根据ASTM E384确定的当量。
3.4.7组成
认定的工程组织可以规定该矿床的磷含量范围。规定矿床组成的，应当采用工程组织认可的方法确定。
8.6以下热治疗方法已被用于实现2层硬度：
°F的温度时间
450 4,最小
500 4,最小
550 2,最低
650 1至1.5
750* 0.5到1*
*先manbetx公牛进的电镀技术首选的高硬度烘烤工艺为750F，烘烤时间为0.5到1小时，因为这提供了最完整和时间一致的非晶向晶体沉积结构的过渡，从而获得高硬度。
8.13 AMS-MIL-C-26074及其前身规范鼓励使用等级标识来指定厚度如下:
最低0.0010英寸
B级0.0005英寸的最小
C级0.0015英寸以上
