镀锡/镀铅(公司)服务标准MIL-P-81728和ASTM B579
manbetx公牛美国先进电镀技术公司是美国MIL-P-81728和美国ASTM B579严格镀锡/铅服务的行业领先公司。manbetx公牛威斯康辛州密尔沃基市的高级电镀技术公司，提供各种镀锡/铅的服务，包括10/90、90/10、60/40和95/5配方。此外，任何自定义锡/铅配方可以生产的要求，以满足任何公司的规格。我们在提供精密枪管、机架和振动镀锡/镀铅服务方面的专业知识目前应用于许多行业，包括轴承、铁路、航空航天、国防、电池、电子和消防行业。
镀锡/镀铅服务被用于无与伦比的可焊性，并在关键的电气和电子应用中消除了形成锡晶须的可能性。晶须可跨接多个导体通路，导致短路，从而导致电气及电子元件的故障(参考资料:锡须:失效模式和缓解策略详细的NASA报告在我们的manbetx万博赔率高吗)

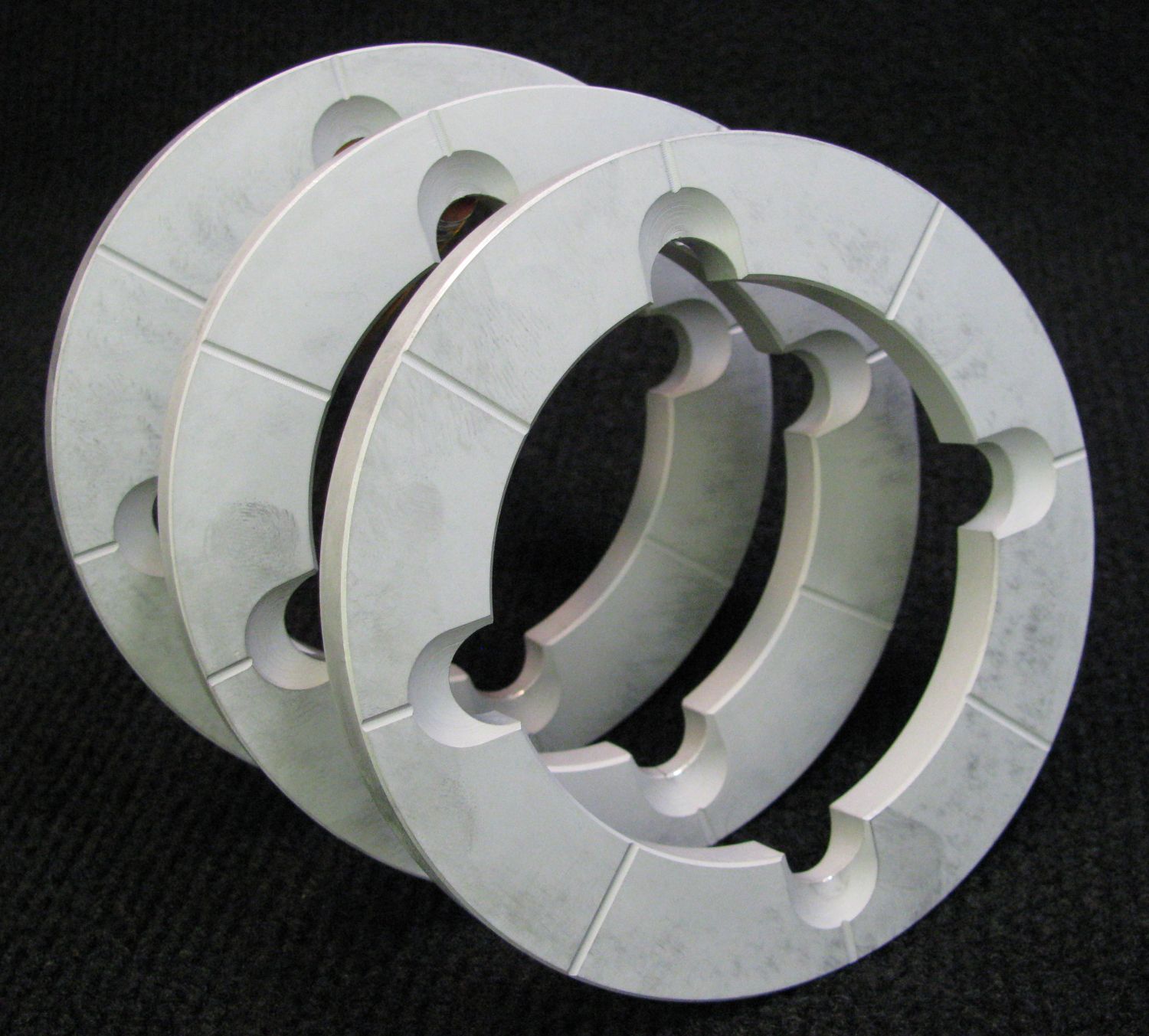

manbetx公牛先进的电镀技术专业要求plate-to-gauge镀锡/铅镀银服务用于轴承、衬套和推力垫圈在航空航天、铁路、国防和重型机械工业中的应用。我们专门的质量控制部门提供前板，过程中和后板尺寸和表面光洁度(Ra)检查的内部和外部轴承表面，以确保尺寸和表面光洁度的要求得到满足。有选择性的和沉重的构建镀锡/镀铅的服务已经提供了每边0.020英寸的厚度。
镀锡服务。镀锡性能
锡/铅电镀服务，也被称为焊锡板或焊锡沉积，是一种功能镀层，具有暗淡的光泽，可能会有轻微的斑点外观。由于沉积物的哑光性质，它们很容易被冲洗掉并被处理掉。如果需要明亮的外观，可以在表面镀上一层薄涂层明亮的锡或者，该矿床随后可以回流到一个明亮的外观。目前，先进的电镀技术还没有提供镀锡/铅的内manbetx公牛部回流服务。
在镀锡/镀铅工艺中，锡与铅的比例影响镀层的硬度和熔点。共晶比率为63/37，是所有镀锡/镀铅比率中熔点最低的，为361F。在镀锡/镀铅过程中，锡的成分越高，镀层的耐磨性越高。镀锡/镀铅赋予了金属良好的可焊性，最大限度地减少了锡晶须或锡害虫的可能性。
轴承上的镀锡/镀铅服务通常用于高负载轴承的磨合，通常在3000 PSI到8000 PSI的范围内，表面速度相对较低。较重的涂层用于负载达到3000psi时，较厚的涂层允许污染物的嵌入，特别是在沟槽轴承设计上。
镀锡铅服务-先进的电镀技术的能力manbetx公牛
规格:
mil - p - 81728
ASTM B579
ams - p - 81728
大多数公司规范
完型:
不光滑的
任何合金成分可从95/5到5/95锡/铅
镀基板:
黑色:所有黑色合金，包括低碳钢，不锈钢，淬火钢和工具钢
亚铜:所有的亚铜合金包括纯铜，铜合金包括碲和铍，黄铜，镍银
铝:所有铝合金，包括锻造、铸造和专用合金(MIC-6)
外来植物:Inconel，纯镍(镍200)，钴铬(MP35N)， Kovar, Monel, Hastalloy, Monel，铅
部分尺寸限制:20英寸x 22英寸x 8英寸
底座提供:
铜
电解镍
化学镀镍
银
锡
铅
热处理:
氢脆烤
应力消除烘焙
方法:
桶
架
线
振动
选择性松镀
板材产品(化学研磨/蚀刻板材)
分割条(烦恼)
镀锡服务。镀锡铅规范
经先进电镀技术认证的两种最常见的镀锡/铅服务是MIL-P-81728和ASTM B579。manbetx公牛APT还可以根据大多数公司特定的镀锡/镀铅规范认证镀锡/镀铅服务。根据MIL和ASTM规范提供的镀锡/镀铅服务摘要如下:
MIL-P-81728镀锡/镀铅服务
该镀液的组成规定为50-70 w%的锡，1.0 w%的最大其他金属和其余的铅。根据第6.3条的规定，允许进行其他组合。
3.2.5下镀-除非合金中含有15%或以上的锌或铍，否则不得进行下镀。建议在这种合金上镀0.0001英寸的铜或镍。
3.2.8除非另有规定，否则哑光或明亮的光泽均可接受。对于电子元件，只能提供一层光亮的表面处理。
3.3.1镀层厚度——除非另有规定，除电子元件外，镀层厚度不得小于0.0003英寸，在0.75英寸球体可接触的可见表面上不得大于0.0005英寸。
注意:基于零件几何形状，0.0003“最小到0.0005”的最大电镀公差可能是不现实的。如果是这种情况，精加工工程师将工作，以澄清的功能表面的部分，在这个范围可以保持。如有需要，报价时将注明偏差。
3.3.1.1电子元器件的镀层厚度——除非另有规定，否则电子元器件的镀层厚度应至少为0.0003英寸，4点之间至少相距0.10英寸，且单个读数不得低于0.0002英寸。
ASTM B579镀锡/镀铅服务
涂层的成分为50- 70w %的锡，其余为铅。
后缀表示法:
F流使矿床发亮
B -光亮镀层(镀)
M - Matte矿床
根据ASTM B579提供的镀锡/镀铅服务等级如下:
应用厚度(钢)厚度(铜)
SC 4非常严重至少30，至少
sc3严重20 um最低15 um最低
SC 2中10微米最小8微米最小
SC 1轻度5嗯至少5嗯至少
含有15%或以上锌的合金需要镀0.0001”镍或铜。
