新万博手机登录页面化学镀镍按MIL-C-26074, ASTM B733和AMS 2404
新万博手机登录页面化学镀镍是一种过程，共沉积物，而不需要外部施加的电流的镍 - 磷合金。该
新万博手机登录页面无电解镀镍处理从化学还原的化学镀镍溶液中的镍离子的到金属基板，而不是离子的沉积从所施加的电流时。其结果是，非电解镍沉积是免费许多与传统的电解镍包括边缘堆积和不均匀的涂层相关的问题。化学镀镍层是非常均匀的，耐腐蚀和耐侵蚀的，并提供优良的润滑性。
manbetx公牛先进的电镀技术，密尔沃基，威斯康星州的公司，提供了每MIL-C-26074，ASTM B733和AMS 2404无电解镀镍以及大多数公司规格。新万博手机登录页面APT报价松件筒，机架和振动电解镀镍几乎任何金属基材上，包括几乎任何亚铁，亚铜和铝合金以及许多特殊合新万博手机登录页面金。APT提供了各种技术上为中新万博手机登录页面心的工业，包括医疗，石油和天然气，电力传输/分配和国防工业的内无电解镀镍。
新万博手机登录页面化学镀镍。概述
新万博手机登录页面化学镀镍是由先进的电镀技术提供的IV型中磷(6-9% P)和V型高磷(10-14%manbetx公牛)。该化学镀镍磷含量影响的存款显著包括硬度，耐腐蚀性和磁的特性。下面是由APT提供的无电解镀镍的简要概述：新万博手机登录页面
- 存款公差紧+/- 0.0001g英寸的可能
- 镀层厚度从每边0.0001英寸到重型化学镀镍新万博手机登录页面每边超过0.005英寸
- 热处理提供以增强化学镀镍层的粘合性和硬度，可以在不存的变色被提供
- APT提供了HP+™系列高性能化学镀镍系列产品，该系列产品结合了一种分子密封剂，以增强腐蚀性能和干膜润滑性能新万博手机登录页面
- 黑色镀镍的专有家庭 -新万博手机登录页面Tacti黑®化学镀镍

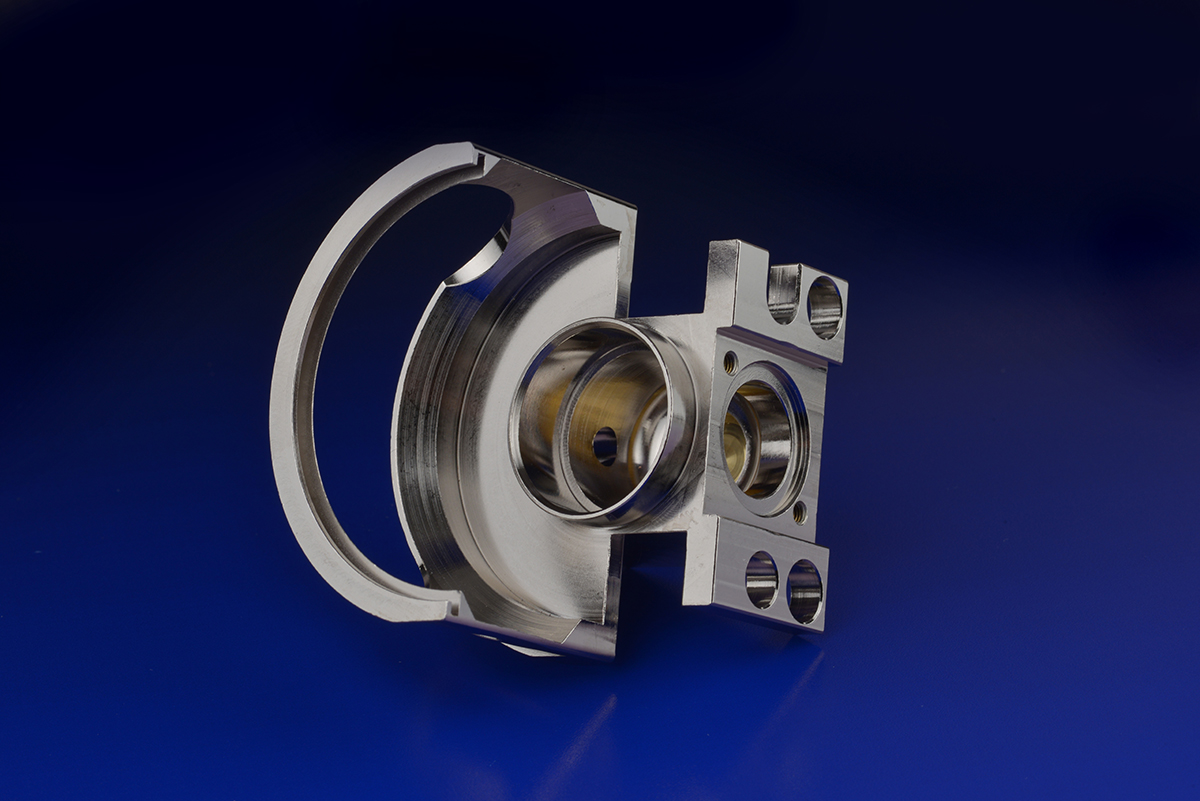

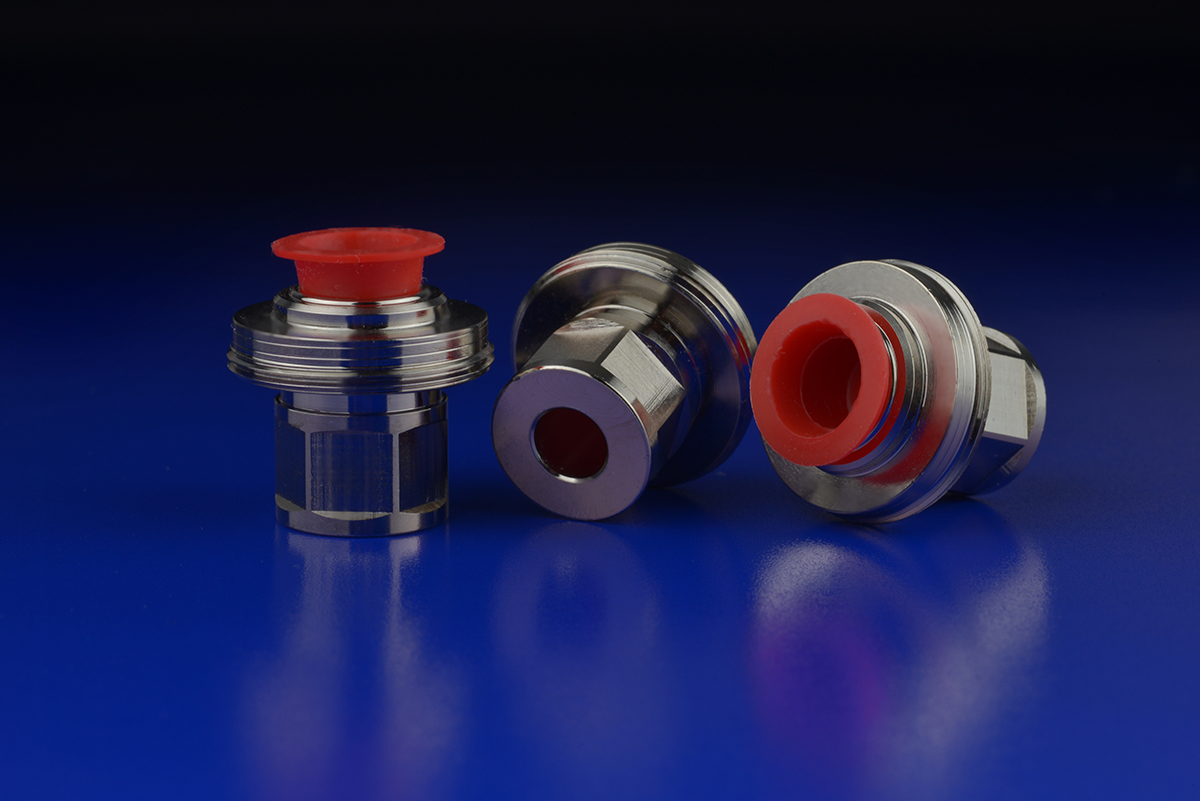

- 选择性化学镀镍与传统新万博手机登录页面的和定制设计的选择性电镀技术
- APT可以用粉末涂料组合化学镀镍新万博手机登录页面的电子底盘和外壳应用
- 广泛underplates所提供，包括镀铜或电解镀镍提供多层双工系统，以提高防腐蚀性能(见:是什么原因导致的金属氧化或“锈”在我们的技术库电镀主题manbetx万博赔率高吗部分)。
新万博手机登录页面化学镀镍 - 什么是化学沉积？
新万博手机登录页面电解镀镍是一种独特的电镀工艺，其不需要电子沉积的外部源如在传统的电解电镀。相反，化学镀镍是通过从次磷酸盐的催化基板上的化学还原（反应）而没有外部电流的施加沉积在镍 - 磷合金。由于是在沉积过程中不施加电流，化学镀镍矿床是从传统的电解析出物的共同不均匀免费的，可以覆盖甚至具有优良的均新万博手机登录页面匀性（见极其复杂的几何形状：什么是化学镀镍的比传统的电解镍的差异我们manbetx万博赔率高吗电镀主题部分)。
即同样由化学镀镍溶液润湿的部分的任何部分将板均匀地包括内部或ID的功能。需要注意的是连续的溶液流被要求保持一致的沉积速率是很重要的。由于管的这样，盲孔小内径或接头往往会具有降低的电镀厚度。在无电解镀镍矿床共沉积磷增加超过传统镀镍和在涂层中的磷的百分比也影响新万博手机登录页面沉积物性质，例如磁性，耐腐蚀性和硬度的润滑性。此外，在温度高于500°F一后板烘烤可以由无定形作为镀状态转变化学镀镍层为结晶结构，大大增加硬度。
新万博手机登录页面化学镀镍 - 存款属性
点击下载EN技术资料
请参考以下要点了解中磷和高磷化学镀镍镀层之间的差异，以及APT的HP+™专利化学镀镍选项。新万博手机登录页面选择右侧的化学镀镍技术数据PDF，全面列出化学镀镍的物理、机械和电气特性。
- 高磷化学镀镍（> 10％的P，V型新万博手机登录页面）：半光亮的外观，无磁性，可焊，有适当的助焊剂选择，优异的耐腐蚀性，低的镀层应力，适用于重型建筑，钢筋混凝土48-55(镀)，66-70(热处理)，无定形的镀层结构。
- 介质磷化学镀镍（6-9％P，类型IV）新万博手机登录页面：半光亮到光亮的外观，磁的，可焊接的适当的磁通选择，良好的耐腐蚀性，作为中度镀沉积应力，不推荐用于重构建，RC 58-62（如镀），66-70（用热处理），半结晶作为镀结构。
- HP+™化新万博手机登录页面学镀镍:通过提供APT的专有方法，其中所述的稀土类金属的分子密封剂被施加到高或中等的磷化学镀镍，以提高耐腐蚀性和干膜润滑性。接触电阻会增加一些，因此不推荐用于软焊或其他粘合应用这个过程。所有其他镀层性能保持相同每上方。
新万博手机登录页面化学镀镍 - 先进的电镀技术能力manbetx公牛
规格:
mil - c - 26074
ASTM B733
AMS 2404
ISO 4527
大多数公司产品规格
外观类型：
中磷化学镍
高磷化学镀镍
HP +™ - 高性能化学镀镍的高或中磷
镀基板:
黑色:所有黑色合金，包括低碳钢，不锈钢，淬火钢和工具钢
亚铜：所有亚铜合金，包括纯铜，铜合金，包括碲和铍，铜，镍，银
铝：所有的铝合金锻造，包括铸造和专有合金（MIC-6）
外来植物:Inconel，纯镍(镍200)，钴铬(MP35N)， Kovar, Monel, Hastalloy, Monel，铅
部分尺寸限制:
32英寸×30英寸×14英寸（铝和黄铜）
32英寸x42英寸x20英寸(铜和钢)
Underplates提供：
铜
电解镍
热处理：
氢脆烤
应力消除烘焙
高温烘烤可达750F
方法：
桶
架
线
振动
选择性松镀
片产品（化学研磨/蚀刻表）
分割条(烦恼)
新万博手机登录页面化学镀镍 - 规格参数
通过先进的电镀技术认证的两种最常见的化学新万博手机登录页面镀镍服务MIL-C-26074，ASTM B733和AMS 2404 APT也可以和最具体的公司电manbetx公牛解镍规格ISO 4527和AMS 2405认证的化学镀镍服务。的每MIL，ASTM电镀镍服务和AMS规格总结如下：
新万博手机登录页面化学镀镍工艺，以MIL-C-26074
类1:作为电镀没有后续热处理(一个烘烤为氢脆救济不被认为热处理)。
2级：经过热处理，以获得所需的硬度。可以在不影响通过加热至500°F及以上的所有金属使用。所需的硬度可以按照以下时间表获得：
°F的温度时间
4或更多
550 2以上
650 1至1.5
750 * 0.5至1 *
*高manbetx公牛级电镀Technologies的优选的高硬度烘烤时间表是750F为，因为这提供的无定形到晶体沉积结构的最完整和时间一致性过渡到获得高的硬度为0.5至1小时。
类别3:可热处理的铝合金，以及为改善镍镀层附着力而加工的铍合金。镀有镀层的非热处理铝件应在375°F +/- 15°F的温度下加热1至1.5小时，以提高镍镀层的附着力。
第4类：铝合金，可热处理的，加工以提高镍镀层的粘附性。涂覆的可热处理的铝合金应240°F之间加热到260°F为1至1.5小时，以提高镍镀层的粘附性。
A级- 0.0010英寸最小沉积厚度
B级- 0.0005英寸最小沉积厚度
C级 - 0.0015英寸的最小沉积厚度
新万博手机登录页面无电解镀镍，以ASTM B733-04（和更新的）
注意：ASTM B733-04显着从ASTM B733-90更新，所述涂层类型指定涂层的磷含量。ASTM B733-90不作这种区分。
I型：亚磷酸无要求
类型II：1-3％的磷（低磷）
类型III：2-4％的磷（低磷）
IV型：5-9％的磷（介质磷）
V型：10％或更大的磷（高磷）
SC0：最小厚度0.000004在
SC1：轻服务0.0002最小
SC2：在轻度最低0.0005服务
SC3：在最低中度服务0.001
SC4：在最短的严酷工况0.003
第1类：如沉积，无热处理。
第2类：热处理在260〜400℃（500-752°F），以产生的850 HK100的最小硬度。
第3类：热处理在180〜200℃（356-392°F）为2至4小时，以改善钢的涂层附着力和提供用于消除氢脆。
第4类：热处理在120至少于130℃（248-266°F）1小时，以可热处理（时效硬化）铝合金（如7075）的增加的粘附性和渗碳钢。
第5类：热处理在140至少于150℃（284-302°F）1小时，以提高对铝，非时效硬化铝合金，铜，铜合金和铍涂层附着力。
第6类：热处理在300至少于320℃（572-608°F）1小时，以改善钛合金涂层附着力。
新万博手机登录页面化学镀镍对AMS 2404
注意：AMS 2404取代版本AMS-MIL-C-26074，其采用等级名称传达厚度要求。见8.13从AMS-MIL-C-26074标注以技术上相同规定本说明书内的完整交叉引用（AMS 2404）以遵守采购订单要求。
类别1:除氢脆消除外，无镀后热处理。
2级：在450°F（232℃）或以上热处理以硬化沉积物。
类别3:在375°F(191°C)的温度下进行热处理，以改善非热处理铝合金和铍合金的附着力。
类别4:在250°F(121°C)下进行热处理，以改善可热处理铝合金的附着力。
1.3.1除非指定了特定的类，第1类应提供。
3.1.1应力释放治疗 - 具有40 HRC或更高，并且其硬度钢部件已经地面后热处理应清洗，以除去表面污染和用于电镀制备前减轻应力合适。除非另有规定，应力消除温度应不低于275°F（135℃）为不少于五小时具有55 HRC或更高或硬度份不大于375°F（191℃）不小于少于四个小时其他部分。
3.3.2.1当指定2级，部分应被加热到450至800°F范围内的选定温度和足够的时间以增加沉积物的硬度保持。参见3.4.4和8.6。如果2类硬化镀敷后4小时内完成消除氢脆（3.3.1）可以被省略。
3.3.2.2当等级3规定时，零件应加热至375°F +/- 15°F 1至1.5小时。
3.3.2.3当指定4类，部件应被加热到250°F +/- 10°F为1〜1.5小时。
3.4.1厚度
除非另有规定，镍涂层的最小厚度应为0.0010英寸为铝基合金，0.0005英寸为铜，镍，钴，钛和铍合金和0.0015英寸为铁基合金。
3.4.4硬度
2级电镀应不低于800 HK100，或根据ASTM E384确定的当量。
3.4.7组成
认定的工程组织可以规定该矿床的磷含量范围。规定矿床组成的，应当采用工程组织认可的方法确定。
8.6以下热治疗方法已被用于实现2层硬度：
°F的温度时间
450 4,最小
500 4，最小
550 2,最低
650 1至1.5
750 * 0.5至1 *
*高manbetx公牛级电镀Technologies的优选的高硬度烘烤时间表是750F为，因为这提供的无定形到晶体沉积结构的最完整和时间一致性过渡到获得高的硬度为0.5至1小时。
8.13 AMS-MIL-C-26074及其前身规范鼓励使用等级标识来指定厚度如下:
最低0.0010英寸
B级0.0005英寸的最小
C级0.0015英寸最低
